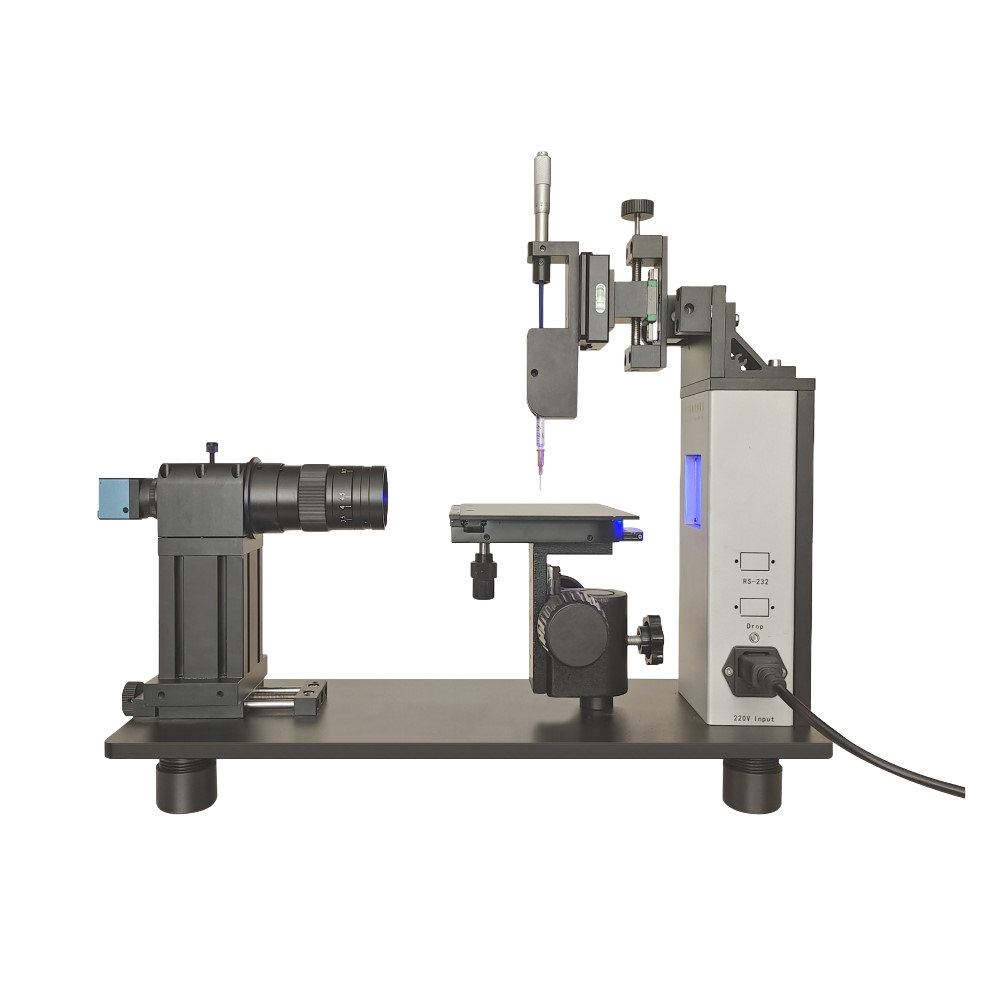

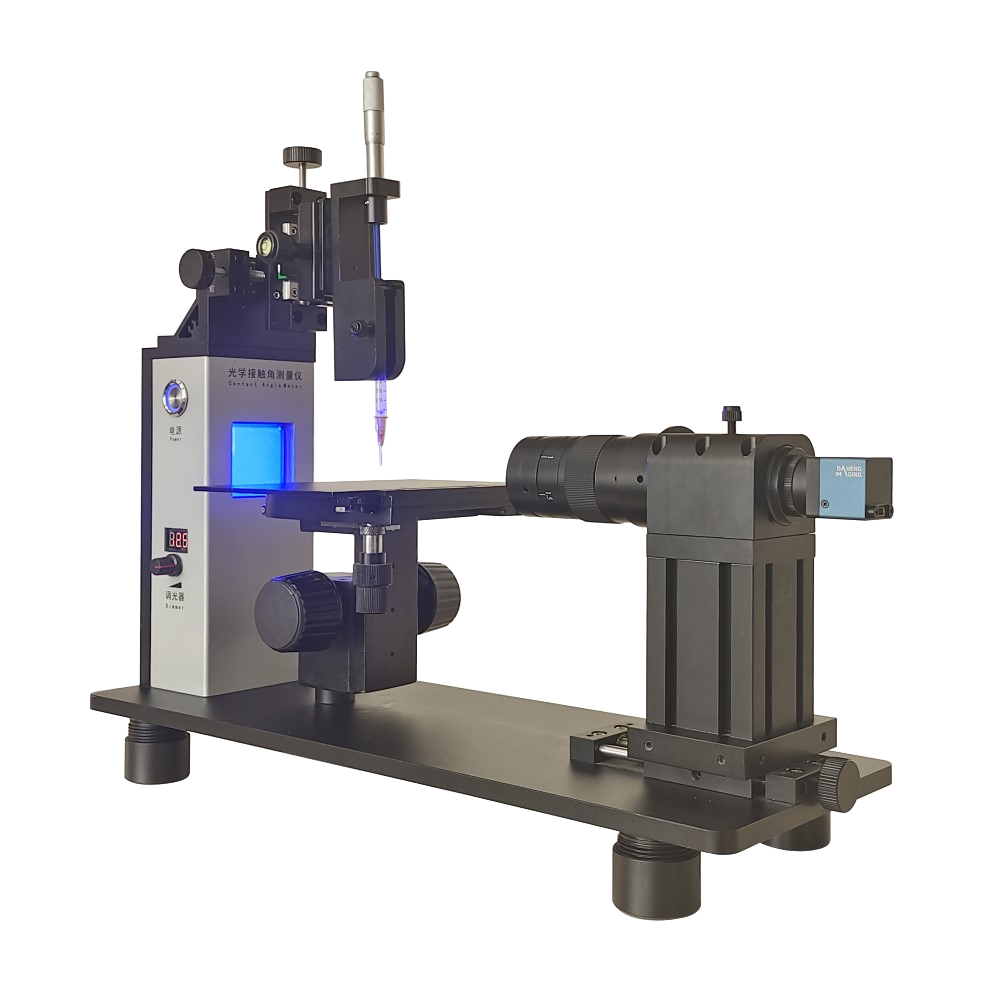

CA01 基础型光学接触角测量仪

1. 测量精度优异	设备液滴定位精准，移动行程25mm，移动精度可达0.01mm，保障接触角分析结果稳定可靠、具备良好重复性。
2. 测量功能丰富灵活	支持静态与动态接触角两种测试方式，适用于各类材料润湿性能、表面能、附着特性以及涂层性能评估。
3. 高效手动液滴控制系统	手动滴液系统搭配1000微升微量进样器，出液稳定可控，轻松满足不同试样与测试液体的使用需求。
4. 高清实时图像采集	搭载高分辨率相机，采样速率80帧/秒，清晰捕捉液滴影像，用于精准分析液滴形态、铺展状态以及界面相互作用特性。

概述

CA01 基础型接触角测量系统专为科研实验室、品质管控、材料研发场景下稳定精准的表面润湿性分析打造。设备标配 130 × 150 mm 样品平台，定位稳固；液滴移动行程 25mm，精度 0.01mm，保障测试过程可控精准。采用手动滴液方式搭配 1000 μL 微量进样器，可灵活调节滴液量，支持多种试样开展静态与动态接触角测试。高分辨率相机采样速率 80 帧 / 秒，实时捕捉完整液滴轮廓，实现润湿行为与表面特性的精准评估。

应用范围

接触角测量仪（又称表面张力仪、接触角测角仪）广泛应用于各行业，用于测量液体在固体表面的接触角，以此表征材料润湿性、表面能与附着性能。主要应用领域包含材料科学、涂料行业、医药、电子、汽车制造等。

该仪器常用来验证等离子处理效果：通过检测处理后工件表面润湿性变化，量化等离子改性带来的表面性能改变，直观判定材料亲水或疏水程度。

技术参数

平台/样品台参数
X轴移动（左右）	行程30mm，精度0.1mm
Y轴移动（前后）	行程50mm，精度0.1mm
Z轴移动（升降）	行程30mm，精度0.1mm
样品台尺寸	130*150mm（支持定制）
样品台材质	航空铝

滴液系统
液滴移动行程	25mm，精度0.01mm
滴液方式	手动
进样控制方式	手动
滴液速率	0.01–25μL/s
液滴定量精度	0.1μL
微量进样器容量	1000μL

光学系统
相机	高清工业芯片（安森美曝光芯片）
镜头	0.7–4.5倍变焦
传感器类型	1/1.8英寸逐行扫描CMOS
分辨率	1280×1024
最大快门速度	80帧/秒

照明系统
光源	工业级蓝色冷光源
使用寿命	＞20000小时
波长	465nm

接触角测量
接触角测量方式	座滴法、动态测试法等
测量精度	0.1°

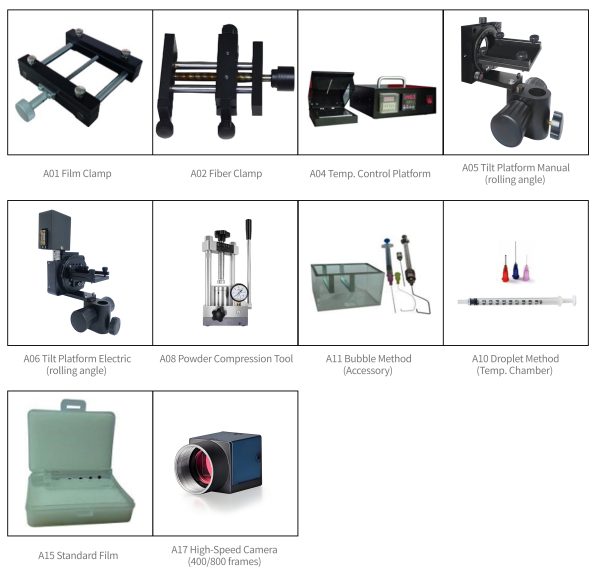

设备选配方案

标配配件及资料（整套）

名称	数量
数字CCD工业相机（USB2.0）	1
变焦光学系统	1
手动进样系统	1
亲水、疏水测试针头	各10支
1000μL微量滴液器	1
XY双向水平仪	1
电源线（适配各国插头）与数据线	各1根
配套应用软件	1
设备操作说明书	1
CCD相机使用手册	1
保修卡与合格证书（CoC）	1
