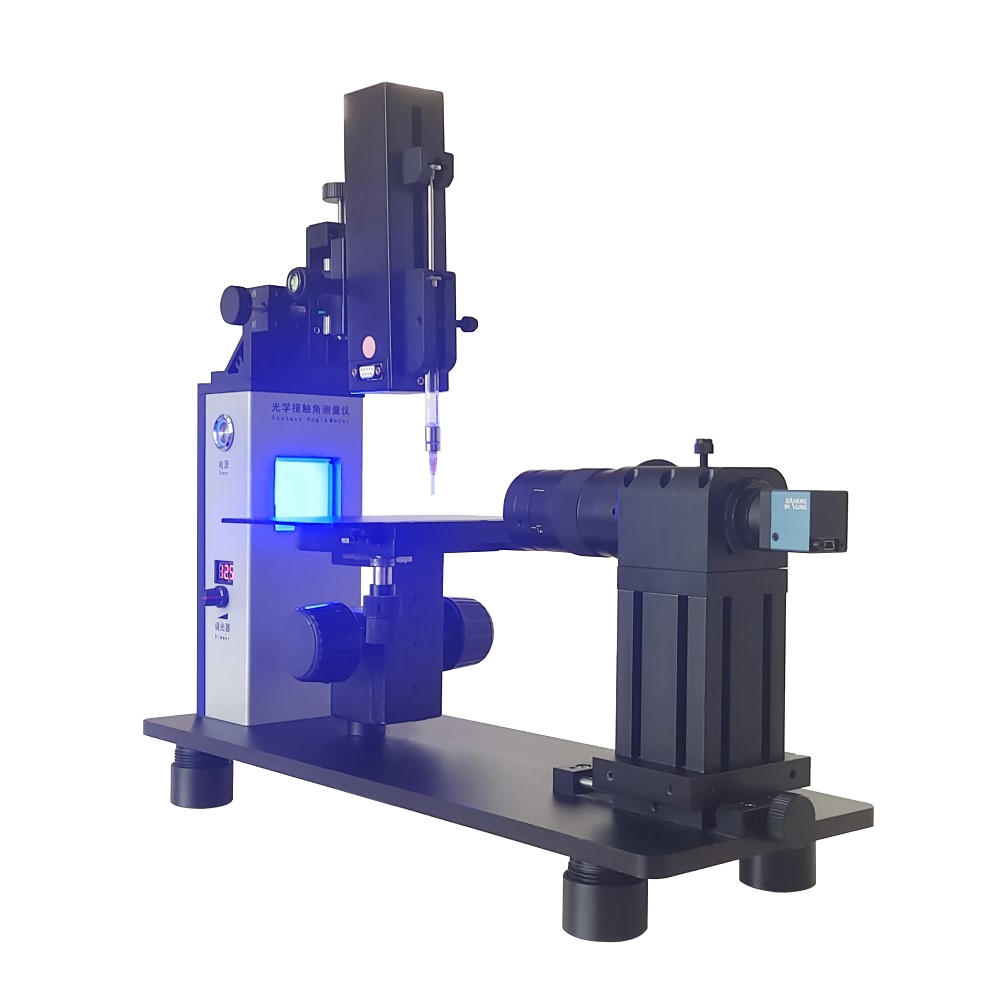

CA02 接触角测量系统（自动滴液款）

1. 超高精度液体控制	自动滴液系统搭配500μL微量进样器，定量精度可达0.01μL并具备实时检测功能，液滴成型可控性强，测量重复性优异。
2. 宽大可拓展样品区域	标配300 × 300 mm样品台，最大可定制至1000 × 1000 mm，兼顾小型零部件与大幅面材料测试，适配场景灵活。
3. 全面完善的测量功能	支持静态与动态接触角测量，完整实现材料润湿特性表征，包含前进角、后退角及接触角滞后分析。
4. 高清成像，测量精准	内置高分辨率相机捕捉清晰完整的液滴轮廓，保障接触角精准计算与表面能可靠评估。

概述

CA02 自动型接触角测量系统专为实验室、科研机构以及工业品质管控场景下高效精准的材料表面润湿性分析打造。设备标配 130 × 150 mm 样品台，液滴移动行程 60mm，定位精度 0.01mm，保障测量结果稳定且具备良好重复性。搭载自动滴液机构搭配 1000μL 微量进样器，可精准控制出液量，支持各类材料表面开展静态与动态接触角测试。高分辨率相机采样速率 80 帧 / 秒，实时捕捉完整液滴变化过程，为表面能、附着特性与润湿性能分析提供可靠依据。

应用范围

接触角测量仪（又称表面张力仪、接触角测角仪）广泛应用于众多行业，用于测定液体在固体表面形成的接触角，以此分析材料润湿性、表面能与附着性能。主要应用领域包含材料科学、涂料、医药、电子、汽车制造行业。

接触角测量仪常用来评估等离子处理效果：通过检测处理后工件表面润湿性变化，量化等离子改性带来的表面性能改变，直观判定材料亲水或疏水程度。

技术参数

平台/样品台参数
X轴移动（左右）	行程30mm，精度0.1mm
Y轴移动（前后）	行程50mm，精度0.1mm
Z轴移动（升降）	行程30mm，精度0.1mm
样品台尺寸	130×150mm（支持定制）
样品台材质	航空铝

滴液装置
液滴移动行程	60mm，精度0.01mm
滴液模式	可控自由滴落
进样方式	自动
滴液速率	0.01–25μL/s
液滴定量精度	0.1μL
微量进样器容量	1000μL（具备液位实时检测）

光学系统
相机	高分辨率工业芯片（安森美曝光芯片）
镜头	0.7–4.5倍变焦
传感器类型	1/1.8英寸逐行扫描CMOS
分辨率	1280×1024
最大快门速度	80帧/秒

照明系统
光源	工业级蓝色冷光源
使用寿命	＞20000小时
波长	465nm

接触角测量
接触角测量方式	座滴法、动态测试法等
测量精度	0.1°

设备选配方案

标配配件及资料（整套）

名称	数量
数字CCD工业相机（USB2.0）	1
变焦光学系统	1
手动进样系统	1
亲水、疏水测试针头	各10支
1000μL微量滴液器	1
XY双向水平仪	1
电源线（适配各国插头）与数据线	各1根
配套应用软件	1
设备操作说明书	1
CCD相机使用手册	1
保修卡与合格证书（CoC）	1
