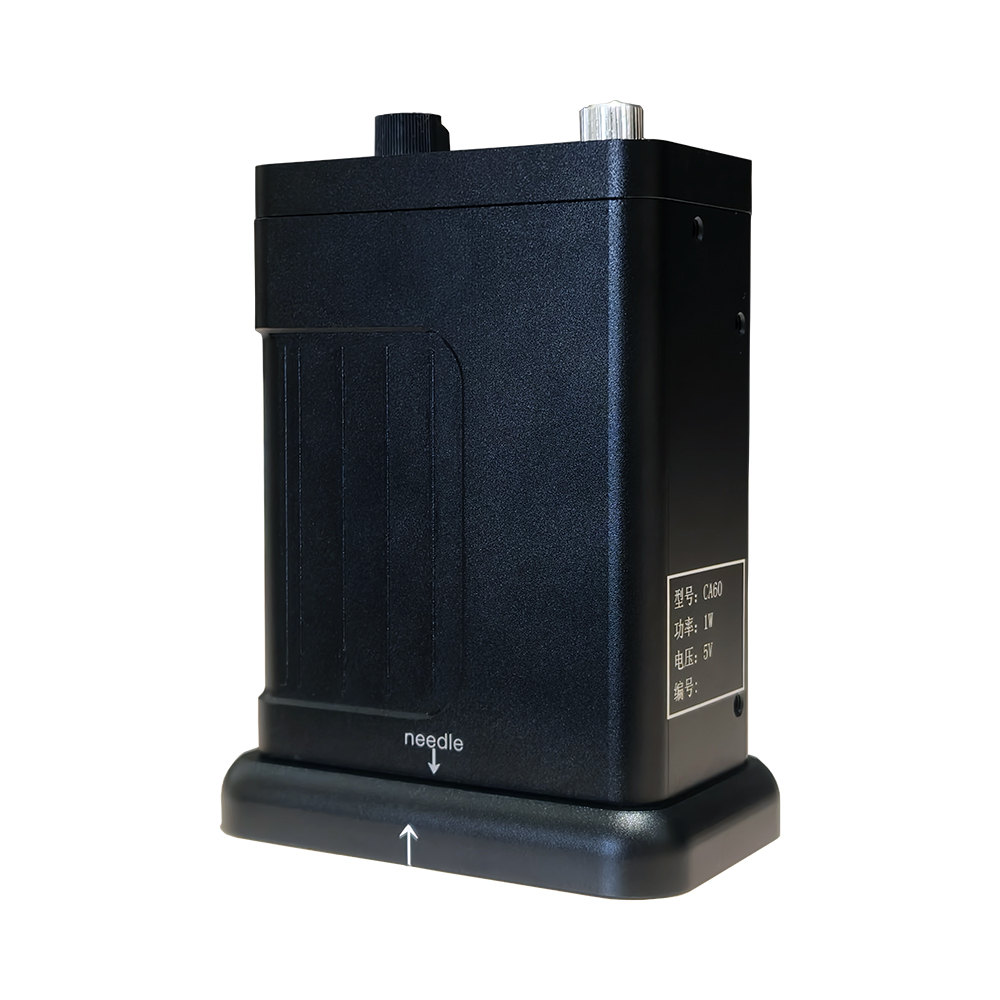

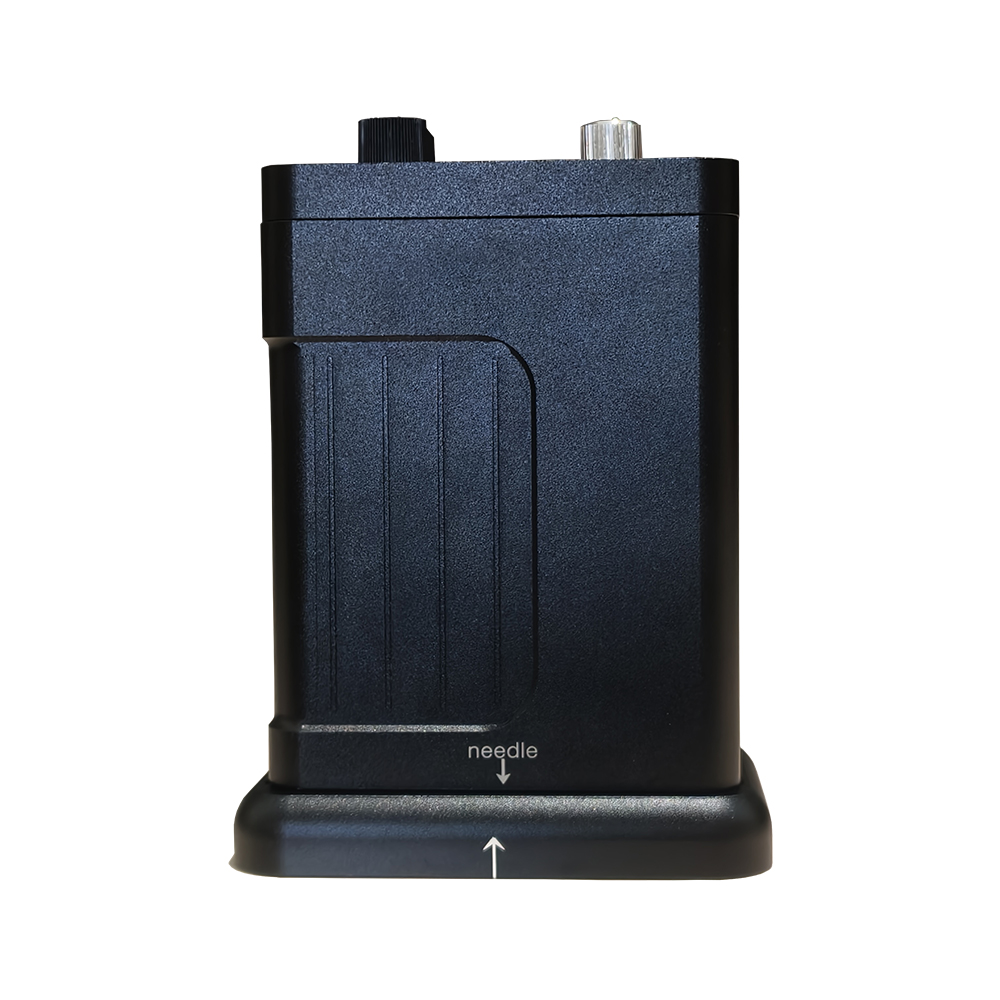

CA60 便携式手持光学接触角测量仪

1. 便携紧凑结构设计	手持机型搭配80 × 44mm支撑底座，可直接对大型零部件、成品或不易接触的表面灵活检测，无需裁切样品，也不用将试样运送至实验室。
2. 支持极小试样检测	最小可测试样品尺寸仅1 × 1平方毫米，适用于微型元器件、电子材料、精密零部件以及局部表面分析场景。
3. 高精度液滴控制	液滴移动精度0.1mm，出液定量精度0.1μL，保障接触角测量具备优秀重复性，实现可靠的润湿性评估。
4. 清晰精准图像采集	搭载远心变焦相机，分辨率1280 × 1024，采集无畸变液滴图像，强化边缘识别能力，实现精准的接触角分析。

概述

CA60手持式接触角测量系统结构小巧、便于携带，可直接在各类试样与生产现场开展快速、精准的表面润湿性分析。设备配备80 × 44mm稳固支撑底座，能够检测极小试样，最小可测样品尺寸仅1 × 1 mm²。高精度滴液系统的液体定量精度可达0.1μL，液滴移动精度0.1mm，测量结果稳定、重复性良好。搭载分辨率1280 × 1024的高分辨率远心变焦相机，输出清晰的液滴影像，用于精准开展接触角测算与深入的表面特性分析。

技术参数

样品平台系统	底座	防滑防震处理
	最大样品限制	无限制
	最小样品限制	1mm
	定位方式	十字定位观测
	接触面尺寸	80*44mm
	材质	柔性橡胶
进样系统	移动行程	Z轴行程：2mm；Y轴行程：1mm；精度：0.1mm
	滴液方式	手动操作
	滴液精度	0.1μL
	吸液方式	一键旋转式，带限位功能
	微量进样器	容量：500μL
	针头	标准配置：0.51mm不锈钢针头
图像采集系统	相机	原装进口高速工业芯片（安森美逐行曝光）
	镜头	亚像素级变焦远心景深定制镜头
	传感器类型	1/1.8英寸逐行扫描CMOS
	分辨率	1280×1024
	焦距	±2.5mm可调
	图像拍摄模式	单张、间隔、连续拍摄
	拍摄间隔	500-3600000毫秒
	视频录制功能	视频录制、回放、合成
	清晰度调节	软件全自动对焦
	最大拍摄速率	80帧/秒
光源系统	光源	美国进口工业级蓝色冷光源（有效防止液滴蒸发）
	配件配置	日本进口石英扩散膜，亮度均匀，液滴轮廓更清晰
	使用寿命	＞50000小时
	亮度调节	PWM无级调节+软件调节
	亮度识别	专用算法自动识别最佳亮度
	波长	465nm
	功率	1W
接触角测量	测试方法	座滴法、悬滴法等
	配套软件	CA V2.0静态/动态接触角及表面能测量软件
	系统要求	Windows 10（64位）
	测量模式	自动、手动
	拟合算法	自动拟合（毫秒级一键计算，消除人为误差）；三点拟合；五点拟合；圆/斜圆法；椭圆/斜椭圆法；B样条曲线拟合；凹凸曲面测量
	动态接触角	前进角、后退角、接触角滞后（支持批量图片处理或连续视频分析）
	基线拟合	自动、手动
	角度测量范围	0°＜θ＜180°
	测量精度	0.1°
	分辨率	0.001°
表面自由能	计算模型	Fowkes法、OWRK法、Zisman法、EOS法、酸碱理论、Wu调和平均法、扩展Fowkes法；内置37种液体数据库，支持自定义液体参数；输出：固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸碱分量
表面自由能	单位	mJ/m²
界面张力	拟合方式	自动拟合+手动拟合
	精度	0.01 mN/m
	测量范围	0.1 mN/m – 2000 mN/m
润湿特性分析	附着力	一键自动分析
	铺展系数	一键自动分析
	附着张力	一键自动分析
	精度	0.001 mN/m
	单位	mN/m

成套包含配件及文件

USB2.0 数字 CCD 相机 1 台

高精度取样系统 1 套

表面分析与测量系统应用软件 1 套

纸质说明书 1 份、电子说明书 1 份

保修卡与产品合格证 1 套

快速注液夹具 1 套

500 微升进样器 1 支

数据连接线 1 根

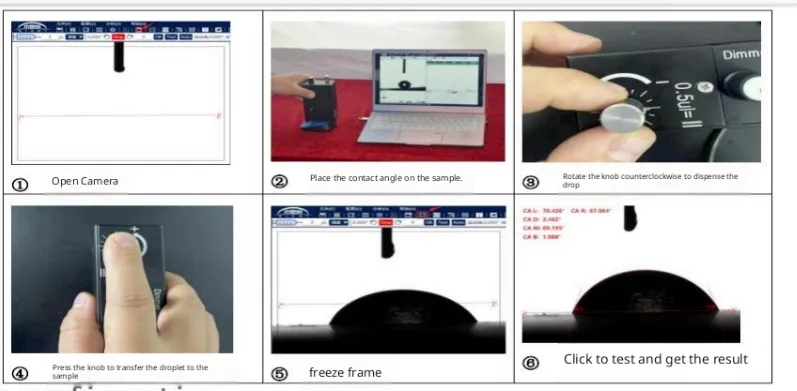

操作方法参照厂家说明书


上一条：CA02 接触角测量系统（自动滴液款）

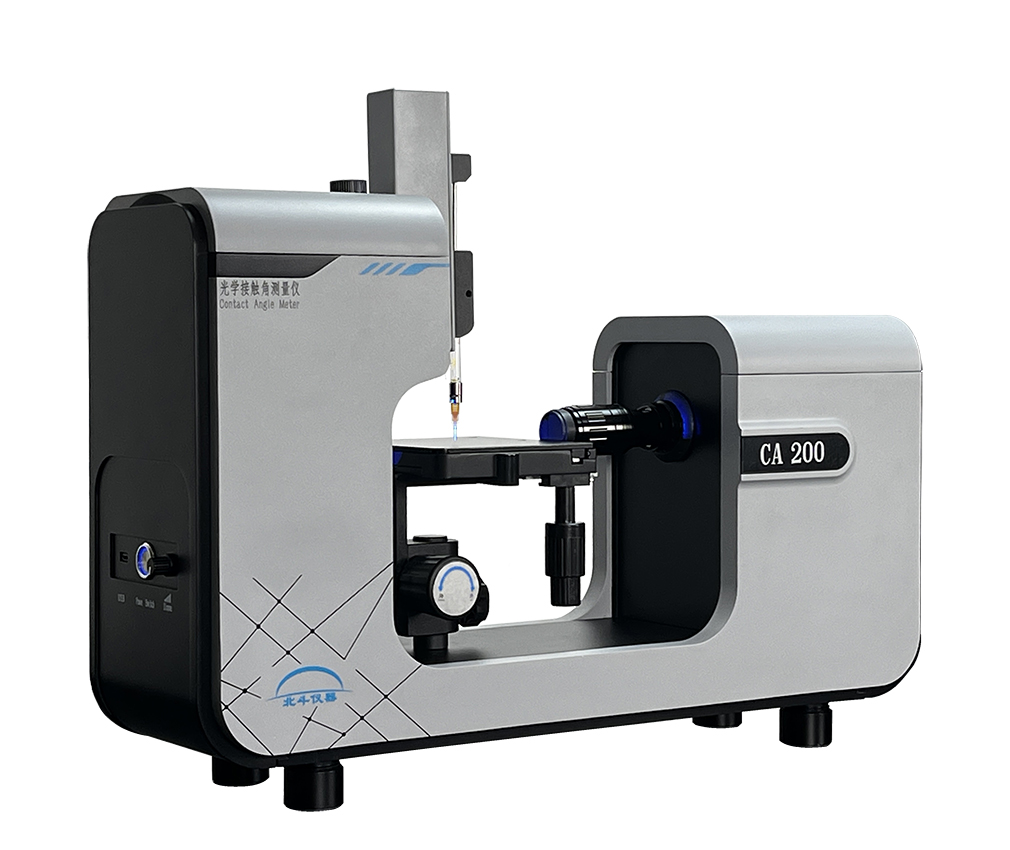

下一条：CA200光学接触角测量系统（科研型）
